P. 199

    1.51 EXHAUST 38.4
1.44 36.6
 1/8-27 NPT
                                                                                                                                                                                                                       3.27 83
1/8-27 NPT INLET
.59 15
1/8-27 NPT CYL
1/2-14 NPT CONDUIT
1.63 41.4
                                                                                           2X .23 MFT
.30
7.5 1.00
         2X 8-32 UNC-2B
25.3
                                               .40 10.1

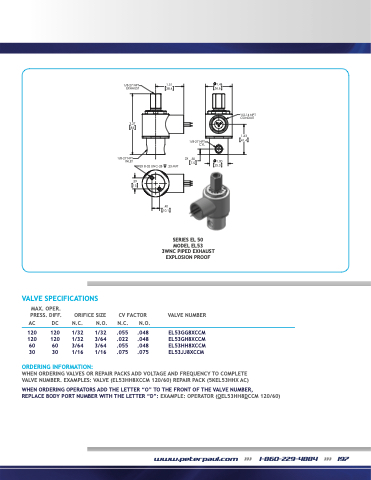

SSEERIIES E5L0 50 MODEL EL5533
       3W3WNNCCPPIPIPEEDDEEXXHHAUSSTT EXPLOSION PROOF
    VALVE SPECIFICATIONS
EXPLOSION PROOF
VALVE NUMBER
EL53GG8XCCM EL53GH8XCCM EL53HH8XCCM EL53JJ8XCCM
MAX. OPER. PRESS. DIFF.
ORIFICE SIZE N.C. N.O.
1/32 1/32 1/32 3/64 3/64 3/64 1/16 1/16
CV FACTOR N.C. N.O.
.055 .048 .022 .048 .055 .048 .075 .075
AC
120 120 60 30
DC
120 120 60 30
 ORDERING INFORMATION:
WHEN ORDERING VALVES OR REPAIR PACKS ADD VOLTAGE AND FREQUENCY TO COMPLETE VALVE NUMBER. EXAMPLES: VALVE (EL53HH8XCCM 120/60) REPAIR PACK (5KEL53HHX AC)
WHEN ORDERING OPERATORS ADD THE LETTER ā€œOā€ TO THE FRONT OF THE VALVE NUMBER,
REPLACE BODY PORT NUMBER WITH THE LETTER ā€œDā€: EXAMPLE: OPERATOR (OEL53HH8DCCM 120/60)
